柴油發電機組雙繞組電抗分流交流發電機

1. 基本結構

此種發電機也是一種相復勵交流發電機，它的結構與電抗變流復合式相復勵發電機基本相似，不同之處在于電抗器的結構和作用，后者電抗器鐵心有氣隙，有初級繞組L1、次級繞組L2,起電抗、變流作用；而前者只有一個繞組，由抽頭將它分成兩部分，分別起電抗、 分流作用。

2. 工作原理

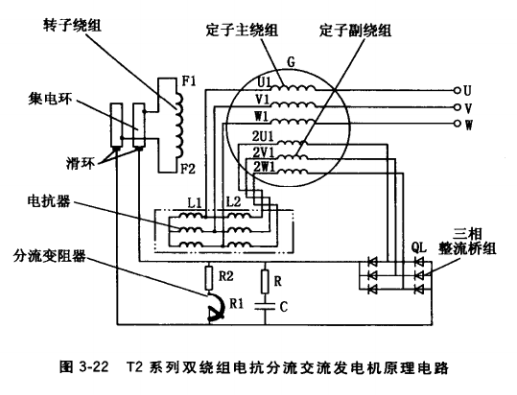

如圖3-22所示，交流發電機勵磁繞組由電抗分流式勵磁裝罝提供勵磁，其勵磁也分為電壓分量和電流分量?jī)刹糠郑妷悍至坑砂l(fā)電機副繞組經電抗移相、三相整流橋組整流后提供，電流分量則由發電機負載電流經L1、L2分流后，由L2經三相整流橋組提供。

發電機起動后，依靠轉子鐵心的剩磁使發電機主、副繞組同時感應電勢。副繞組感應的電勢經電抗器移相、三相整流橋組整流后，提供勵磁繞組勵磁電流，從而加強了剩磁，使主、副繞組電勢同時增大，而副繞組感應電勢增大，又加強了發電機的勵磁電流，這樣周而復始，使發電機自勵建壓。發電機負載后，負載電流通過L2提供與負載成比例的電流分量，以補償發電機的電樞反應磁勢，從而使發電機端電壓保持穩定。發電機的端電壓（或無功電流）可通過分流變阻器R1進行調節。
