發電機組交流發電機絕緣電阻檢測的方法

發布日期:2018-09-08   瀏覽次數: 896

絕緣電阻指交流發電機各繞組與地(定、轉子鐵心,機殼,轉軸等)間的電阻。由于各繞組與地間采用絕緣材料隔絕,因此只要絕緣材料無損傷,繞組對地的絕緣電阻應該相當大,從幾十兆歐到幾百兆歐。一旦繞組的絕緣電阻明顯降低(按標準規定熱態下絕緣電阻 ≦0.5MΩ,常溫下絕緣電阻≦2MΩ,表示絕緣電阻已明顯降低),意味著繞組與地間絕緣已受損,若不及時采取措施修復,必將導致發電機漏電,危及人身及設備安全。為及早了解繞 組的絕緣狀況,務必經常測量繞組的絕緣電阻。

檢測用儀表主要是500V兆歐表,其左側有2個接線柱,右側有1個手把,上面裝有指示絕緣電阻的儀表。檢測方法如下:

1.繞組對地絕緣電阻檢測

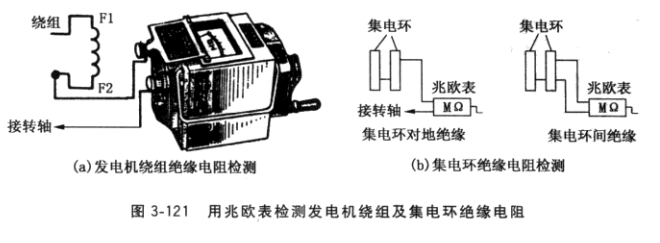

兆歐表的一個接線柱經絕緣導線與被測繞組的任一根引線相接,另一個接線柱與鐵心 (或機座、轉軸)連接,如圖3-121a所示。接著從慢到快手搖兆歐表手把,表針隨之偏擺,表針穩定時表針所指示的數值就是繞組對地絕緣電阻。

2.集電環對地絕緣電阻檢測

兆歐表的一個接線柱經絕緣導線與集電環的一個銅環相接,另一個接線柱與鐵心(或轉軸)連接,見圖3-121b (左),手搖兆歐表手把,表針穩定時表針所指示的數值就是被測銅環的絕緣電阻。用同樣方法測量另一個銅環的絕緣電阻。

3.集電環兩個銅環間的絕緣電阻檢測

兆歐表的2個接線柱經絕緣導線分別與集電環的2個銅環相接,見圖3-121b (右),手搖兆歐表手把,即測得2個銅環間的絕緣電阻。

4.換向器對地絕緣電阻檢測

(1) 換向器未與電樞繞組連接之前對地 絕緣電阻檢測。用裸銅線卷繞換向器外圓表面2?3匝(把所有換向片短接)并扎緊,兆歐表的一個接線柱經絕緣導線與該裸銅線相接,另一個接線柱與換向器內套筒(或轉軸)

連接,見圖3-122,手搖兆歐表手把,即測得換向器所有換向片對地絕緣電阻。

(2) 換向器與電樞繞組連接之后對地絕

緣電阻檢測。電樞繞組與換向器連接后,所 圖3-122換向器對地絕緣電阻檢測

有換向片已形成一個回路,此時不必用裸銅線卷繞,只需兆歐表的一個接線柱經絕緣導線與換向器換向片相接,另一個接線柱與電樞鐵心(或轉軸)連接,手搖兆歐表手把,即測得換向器所有換向片對地絕緣電阻。由于電樞繞 組已與換向器連接,此時也測得了電樞繞組對地絕緣電阻。

注意事項:

①兆歐表引出線與被測繞組或集電環或換向器連接時,務必接觸良好,不可接在漆皮或絕緣漆表面。

②搖動兆歐表手把時,應從慢到快,直至表針指示穩定為止,讀取的數值才是真實的絕緣電阻。

③任何與被測繞組、集電環、換向器有連接的電子元器件必須拆除,方可迸行各項絕緣電阻的檢測,否則將損壞電子元器件。
