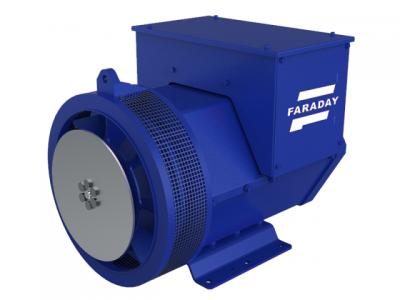

FD1系列
標準特征：
符合全球領先的發電機標準要求GB755、IEC60034、BS5000、
VDE0530、CSA22.2-100
單雙支點可選，單支點可選各種規格的過渡接套和聯接盤片
定子引出線可以重新接線，以滿足不同的電壓要求
標準H級絕緣等級
旋轉二極管及聯軸器安裝維護方便
采用全封閉免維護軸承
選項和選件：
繞組溫度檢測RTD
繞組溫度保護熱敏電阻及繼電器
防冷凝加熱器
空氣過濾器
并聯運行下垂電流互感器
IP44防護等級
符合全球領先的發電機標準要求GB755、IEC60034、BS5000、
VDE0530、CSA22.2-100
單雙支點可選，單支點可選各種規格的過渡接套和聯接盤片
定子引出線可以重新接線，以滿足不同的電壓要求
標準H級絕緣等級
旋轉二極管及聯軸器安裝維護方便
采用全封閉免維護軸承
選項和選件：
繞組溫度檢測RTD
繞組溫度保護熱敏電阻及繼電器
防冷凝加熱器
空氣過濾器
并聯運行下垂電流互感器
IP44防護等級
| FD1 4極三相陸用發電機功率 | |||||||
| 50Hz(1500轉/分) | 60Hz(1800轉/分) | ||||||
| H級溫升（125K 40℃） | H級溫升（125K 40℃） | ||||||
| 電壓（V） | 星形串聯 | 380 | 400 | 415 | 440 | 460 | 480 |
| 星形并聯 | 190 | 200 | 208 | 220 | 230 | 240 | |
| 三角形串聯 | 220 | 230 | 240 | 254 | 266 | 277 | |
| 三角形并聯 | 110 | 115 | 120 | 127 | 133 | 139 | |
| FD1A-4 | 額定容量（KVA） | 8.1 | 8.1 | 8.1 | 10.2 | 10.2 | 10.2 |
| 額定功率（KW） | 6.5 | 6.5 | 6.5 | 8.0 | 8.0 | 8.0 | |
| 效率 % | 75.6 | 76.2 | 76.6 | 76.3 | 76.9 | 77.4 | |
| FD1B-4 | 額定容量（KVA） | 11.0 | 11.0 | 11.0 | 13.8 | 13.8 | 13.8 |
| 額定功率（KW） | 8.8 | 8.8 | 8.8 | 11.0 | 11.0 | 11.0 | |
| 效率 % | 78.8 | 79.4 | 79.8 | 79.4 | 80.0 | 80.5 | |
| FD1C-4 | 額定容量（KVA） | 13.5 | 13.5 | 13.5 | 16.9 | 16.9 | 16.9 |
| 額定功率（KW） | 10.8 | 10.8 | 10.8 | 13.5 | 13.5 | 13.5 | |
| 效率 % | 80.0 | 80.7 | 81.0 | 80.7 | 81.3 | 81.7 | |
| FD1D-4 | 額定容量（KVA） | 16.0 | 16.0 | 16.0 | 20.0 | 20.0 | 20.0 |
| 額定功率（KW） | 12.8 | 12.8 | 12.8 | 16.0 | 16.0 | 16.0 | |
| 效率 % | 81.0 | 81.6 | 81.9 | 81.7 | 82.2 | 82.7 | |
| FD1ES-4 | 額定容量（KVA） | 18.8 | 18.8 | 18.8 | 23.0 | 23.0 | 23.0 |
| 額定功率（KW） | 15.0 | 15.0 | 15.0 | 18.5 | 18.5 | 18.5 | |
| 效率 % | 81.7 | 82.4 | 83.1 | 83.1 | 83.9 | 84.5 | |
| FD1E-4 | 額定容量（KVA） | 22.5 | 22.5 | 22.5 | 28.8 | 28.8 | 30.0 |
| 額定功率（KW） | 18.0 | 18.0 | 18.0 | 23.0 | 23.0 | 24.0 | |
| 效率 % | 84.3 | 84.9 | 85.3 | 84.3 | 84.9 | 85.2 | |
| FD1F-4 | 額定容量（KVA） | 27.5 | 27.5 | 27.5 | 34.4 | 34.4 | 35.0 |
| 額定功率（KW） | 22.0 | 22.0 | 22.0 | 27.5 | 27.5 | 28.0 | |
| 效率 % | 85.7 | 86.2 | 86.5 | 85.9 | 86.4 | 86.7 | |
| FD1G-4 | 額定容量（KVA） | 31.3 | 31.3 | 31.3 | 37.5 | 37.5 | 37.5 |
| 額定功率（KW） | 25.0 | 25.0 | 25.0 | 30.0 | 30.0 | 30.0 | |
| 效率 % | 86.6 | 87.0 | 87.2 | 87.0 | 87.3 | 87.6 | |
| FD1GL-4 | 額定容量（KVA） | 35.0 | 35.0 | 35.0 | 42.0 | 42.0 | 42.0 |
| 額定功率（KW） | 28.0 | 28.0 | 28.0 | 33.6 | 33.6 | 33.6 | |
| 效率 % | 86.3 | 86.4 | 86.4 | 87.6 | 87.8 | 87.9 | |
| FD1J-4 | 額定容量（KVA） | 37.5 | 37.5 | 37.5 | 45.0 | 45.0 | 45.0 |
| 額定功率（KW） | 30.0 | 30.0 | 30.0 | 36.0 | 36.0 | 36.0 | |
| 效率 % | 86.7 | 87.2 | 87.4 | 87.2 | 87.5 | 87.8 | |
| FD1K-4 | 額定容量（KVA） | 40.0 | 40.0 | 40.0 | 50.0 | 50.0 | 50.0 |
| 額定功率（KW） | 32.0 | 32.0 | 32.0 | 40.0 | 40.0 | 40.0 | |
| 效率 % | 87.3 | 87.6 | 87.9 | 87.8 | 88.2 | 88.6 | |
| FD1 2極三相陸用發電機功率 | |||||||
| 50Hz(3000轉/分) | 60Hz(3600轉/分) | ||||||
| H級溫升（125K 40℃） | H級溫升（125K 40℃） | ||||||
| 電壓（V） | 星形串聯 | 380 | 400 | 415 | 440 | 460 | 480 |
| 星形并聯 | 190 | 200 | 208 | 220 | 230 | 240 | |
| 三角形串聯 | 220 | 230 | 240 | 254 | 266 | 277 | |
| 三角形并聯 | 110 | 115 | 120 | 127 | 133 | 139 | |
| FD1A-2 | 額定容量（KVA） | 12.5 | 12.5 | 12.5 | 15.6 | 15.6 | 15.6 |
| 額定功率（KW） | 10.0 | 10.0 | 10.0 | 12.5 | 12.5 | 12.5 | |
| 效率 % | 73.7 | 74.2 | 74.5 | 72.8 | 73.2 | 73.5 | |
| FD1B-2 | 額定容量（KVA） | 15.0 | 15.0 | 15.0 | 18.8 | 18.8 | 18.8 |
| 額定功率（KW） | 12.0 | 12.0 | 12.0 | 15.0 | 15.0 | 15.0 | |
| 效率 % | 76.2 | 77.0 | 77.5 | 75.4 | 76.2 | 76.7 | |
| FD1C-2 | 額定容量（KVA） | 17.5 | 17.5 | 17.5 | 21.9 | 21.9 | 21.9 |
| 額定功率（KW） | 14.0 | 14.0 | 14.0 | 17.5 | 17.5 | 17.5 | |
| 效率 % | 78.4 | 79.1 | 79.5 | 77.7 | 78.3 | 78.9 | |
| FD1DS-2 | 額定容量（KVA） | 20.0 | 20.0 | 20.0 | 23.0 | 23.0 | 23.0 |
| 額定功率（KW） | 16.0 | 16.0 | 16.0 | 18.4 | 18.4 | 18.4 | |
| 效率 % | 80.0 | 80.2 | 80.5 | 79.7 | 79.9 | 80.1 | |
| FD1D-2 | 額定容量（KVA） | 25.0 | 25.0 | 25.0 | 31.3 | 31.3 | 31.3 |
| 額定功率（KW） | 20.0 | 20.0 | 20.0 | 25.0 | 25.0 | 25.0 | |
| 效率 % | 82.0 | 82.6 | 83.0 | 81.5 | 82.1 | 82.5 | |
| FD1E-2 | 額定容量（KVA） | 30.0 | 30.0 | 30.0 | 35.0 | 35.0 | 35.0 |
| 額定功率（KW） | 24.0 | 24.0 | 24.0 | 28.0 | 28.0 | 28.0 | |
| 效率 % | 82.6 | 83.1 | 83.5 | 81.9 | 82.4 | 82.8 | |
| FD1F-2 | 額定容量（KVA） | 35.0 | 35.0 | 35.0 | 40.0 | 40.0 | 40.0 |
| 額定功率（KW） | 28.0 | 28.0 | 28.0 | 32.0 | 32.0 | 32.0 | |
| 效率 % | 84.1 | 84.5 | 84.8 | 83.4 | 83.9 | 84.2 | |
| FD1G-2 | 額定容量（KVA） | 37.5 | 37.5 | 37.5 | 46.9 | 46.9 | 46.9 |
| 額定功率（KW） | 30.0 | 30.0 | 30.0 | 37.5 | 37.5 | 37.5 | |
| 效率 % | 84.8 | 85.2 | 85.5 | 84.3 | 84.7 | 85.0 | |
