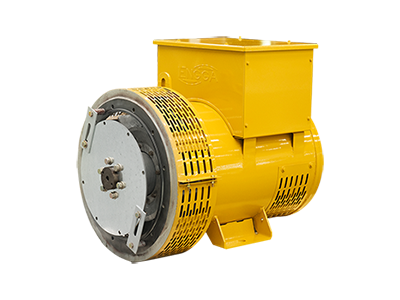

廣州英格陽江N系列低壓發電機

2020-07-14 16:54 8369次

1) 技術性能：

絕緣和保護

H級絕緣系統，使用高性能的絕緣漆和先進的浸漆工藝，多層絕緣保護完全保證發電機定轉子總成可以承受惡劣環境和條件。

專利技術

加強繞組端部相間絕緣強度，完全解決發電機容易出現相間短路問題。加強繞組端部的機械強度，有效地防止和抵御因突加負載和短路引起的沖擊所造成的定子端部變形。

專利的轉子線圈導線，三重絕緣結構處理。有效提高轉子匝間和層間絕緣，使防潮、防腐能力也得到有效提高，發 電機的壽命、可靠性、環境適應性也相應大幅提高。

繞組

采用2/3繞組節距設計，可以減少電壓諧波含量，適用于非線性負載的使用場合。

額定電壓、頻率和并聯運行

50Hz — 380V-440V（Y）；220V-254V（Δ）
60Hz — 380V-480V（Y）；220V-277V（Δ）
額定頻率為50HZ 或 60HZ，可以與同類型的發電機并聯運行。

勵磁系統

標準配置為自勵無刷勵磁系統，穩態電壓調整率≤±1%，如選用PMG勵磁系統，穩態電壓調整率精度 ≤± 0.5%。

手動電壓調節

配備的電壓調節器的內部電位器調壓范圍為>±5%，用戶可以選擇通過外置自行采購的電位器或使用一外部直流電壓來控制發電機的輸出電壓范圍。

干擾

TIF <50 ，THF <2%

三相短路電流

滿足三相短路電流大于3倍額定電流 (>300% In, 10s)。

瞬態電壓調整率

突加突卸負載時瞬態電壓調整率的范圍滿足 -15% - +20%，恢復時間≤1.0s。

單相接線方式

機座號EG315及以下的發電機具備12根出線的多種接線方式。

轉子動平衡

轉子全部在工廠進行動平衡測試。

軸承

機座號EG355及以下的非驅動端選用密封自潤滑軸承，其余的發電機選用可加潤滑脂的軸承，最大超速>2250 rpm。

過載

允許過負荷：10%（24個小時內允許過載2小時） , 15%（允許過載10分鐘） , 30%（允許過載4分鐘）, 50%（允許過載2分鐘）。
