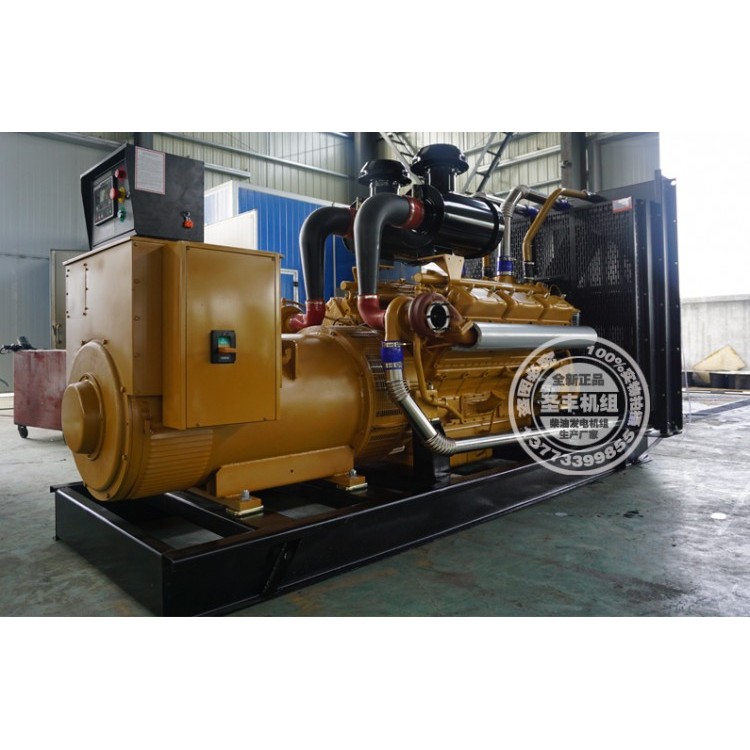

上柴柴油發電機組參數500KW

一、技術規范

（1）機組型號：500GF

備用功率（KW）：510

頻率：50Hz

輸出電壓：400/230V

轉速：1500rpm

功率因數：COSΦ=0.8（滯后）

燃油耗(g/Kw*h)：209（推薦使用0號柴油）

最大輸出電流（A）：900

相數/線數：三相四線

噪聲LP7m：110db

外型尺寸（mm）：3950×1650×2150（外型尺寸以實物為準）

重量：4550Kg（重量以實物為準）

（2）柴油機：

品牌：康沃

產地：昆山康沃內燃機動力有限公司

型號：12V135BZLD-1

冷卻啟動：閉式水冷卻

啟動方式：24V直流電啟動

汽缸數：12

供油方式：直噴

汽缸排列方式：V型

中冷方式：水中冷

燃油型號：國產0#輕柴油

調速方式：電子調速

機油型號：WD/40

壓縮比：16.4：1

缸徑/行程：135/155mm

進氣方式：渦輪增壓

（3）發電機：

品牌：馬拉松斯坦福

生產廠家：揚州市圣豐發電設備廠

產地：江蘇

型號：ZD-500-4

材質：純銅

絕緣等級：H

電壓控制方式：AVR

電壓:≤4%

額定電壓（V）：400/230

防護等級：IP23

頻率：50Hz

相數/接線：三相四線/Y型繞接

頻率調整率（%）：≤±0.5（穩態）+10～-7（瞬態）

電壓調整率（%）：≤±0.5（穩態）+20～-15（瞬態）

頻率波動率（%）：≤±0.5

電壓波動率（%）：≤±0.5



二、配置

標準配置：

1.工業用水冷柴油發動機（水冷柴油機）

2.40℃（環境溫度）散熱器，雙層散熱

3.電啟動（24V）

4.標準空氣過濾器（工廠標配）

5.出線開關（1000A）

6.鋼制底座帶防震墊（工廠標配）

7.消聲器（工廠標配）

8.空氣開關柜（選配）

9.用戶操作手冊（一套）

備注：

1.均采用整體式結構,所有部件均穩固的安裝在結實的柴油發電機組底座之上。

2.確保機組無漏油,漏水等不良現象。

3.直噴式柴油發電機組在海拔小于1000米,無需修正功率;1000—3000米之間,每上升500米修正4%,3000—5000米之間,每上升500米,修正6%。

4.外型尺寸與機組重量以實物為準

三、柴油發電機組自選配件（費用另計）：

1.電瓶浮充電器。

2.ATS自動負載轉換屏。

3.防雨型機組（箱柜）。

4.靜音型機組（箱柜）。

5.自保護、自啟動機組控制屏

6.帶“三遙”功能機組控制屏。

7.移動拖車型電站（箱柜拖車）。

8.靜音型移動電站（箱柜拖車）。

9.機油、柴油、水套、防冷凝加熱器。

10.分體式日用燃油箱、一體式底座燃油箱。
